產品特點

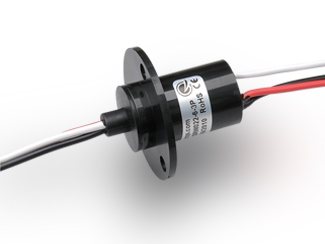

SRW022標準型風電滑環

特點：風電滑環采用貴金屬材質，耐磨損，壽命長；全封閉結構；轉動力矩小，運作平滑；整體式便于安裝；防護等級：IP54；

可選項：工作電流、電壓，工作速度，工作溫度，通道數，外殼材料，專用導線，導線長度；

典型應用：小型風力發電機

類型	標題	文件大小	下載
	SRW022標準百瓦級風電滑環	1.55M

電氣技術指標

參數	數值
路路	3
額定電壓	120VAC/ VDC
導線顏色順序	紅、黑、白
導線長度	250mm或根據客戶要求提供
絕緣體強度	500VAC@50Hz，60s
絕緣電阻	500MΩ/500VDC
動態電阻變化值	＜0.01Ω

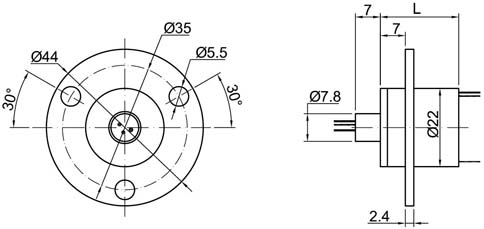

機械技術指標

參數	數值
工作速度	0~300rpm
工作溫度	-40℃－+80℃
工作濕度	60%RH 或更高
接觸材料	貴金屬
殼體材料	工程塑料

可以參照SRC帽型產品的安裝方式

安裝說明:

■ 因我們的帽型滑環轉動扭矩很小，因此可將內圈部分導線保護好后直接用于轉動或固定
■ SRC032及SRC045系列產品可參照該連接方式

注意事項:

■ 滑環環體不得作承重用，環體導線也不得承受外部控力
■ 在滑環安裝時，務必要保護好導線，避免因?qū)w絕緣層損壞而影響產品品質
■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施

小風電功率	100W	300W	600W	1000W	1500W
滑環型號	SRW022-6-3P	SRW022-15-3P	SRW022-18-3P (P1)	SRW022-24-3P1(P2)	SRW022-3P3	SRW022-3P3/2S
工作電流	3×4A	3×8A	3×12A (15A)	3×15A (20A)	3×30A	3×30A+2×5A
長度	21	33	35.4	43.2	52.5	52.5
導線規格	AWG22 PTFE	AWG20 PTFE	AWG16PTFE	AWG14 PTFE	AWG12 PTFE	AWG12+AWG22
