特點：

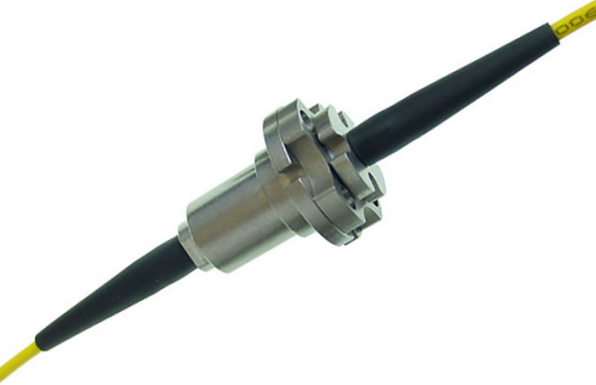

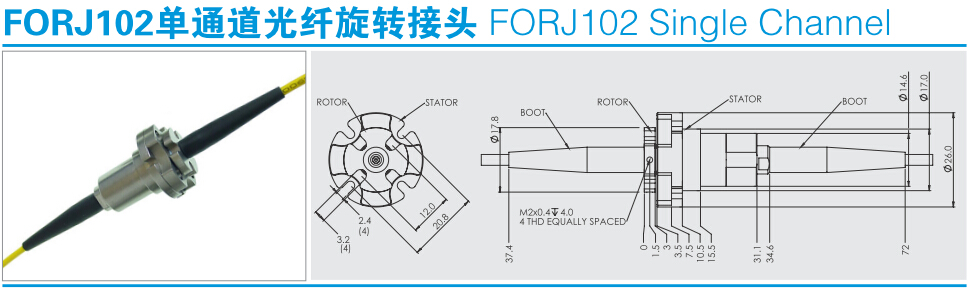

FORJ102單通道光纖滑環用于單?；蚨嗄Ｏ到y(tǒng)的光電旋轉連接；完全的雙向旋轉；與現有的電氣滑環設計相融合；全封閉結構；能為客戶量身定制所需要的光纖滑環
可選項：
各種光纖尺寸和跳線長度、光纖接頭、光纖類型、光纖長度、光通道數
典型應用：
長距離(>10km)傳輸、高速數據傳輸
技術指標
|
參數 |
數值 |
|||
|
型號 |
FORJ101 |
FORJ102 |
FORJ103 |
FORJ104 |
|
波長范圍 |
1310-1550 nm |
850-1650 nm |
||
|
插損 |
<2 dB (典型值: <0.5 dB) |
<3dB |
||
|
插損偏差 |
<±0.25 dB (典型值: ±0.15 dB) |
|||
|
回?fù)p |
>40 dB (典型值: 45 dB, 23 C) |
>30 dB |
||
|
最大轉速 |
2,000 rpm |
|||
|
牽引力 |
10 N (900 um 外護套) |
|||
|
啟動扭矩 |
<0.01 Nm |
|||
|
使用壽命 |
2-4億轉 |
|||
|
允許最大光功率 |
23 dBm |
|||
|
工作溫度 |
-40 – 80℃ |
|||
|
存貯溫度 |
-50 – 85℃ |
|||
|
封裝型式 |
兩端尾纖 |
|||
|
殼體材料 |
不繡鋼 |
|||
|
光纖類型 |
單模光纖或多模光纖3mm外護套（） |
|||
|
連接器類型 |
FC, SC, ST, SMA, LC |
ST座 |
FC座 |
|
|
重量 |
10 g |
≈50 g |
≈50 g |
≈50 g |
|
振動 |
MIL-STD-167-1A |
|||
|
機械沖擊 |
MIL-STD-810G |
|||
|
防護等級 |
IP 67 |
IP 68 |
||
