特點：

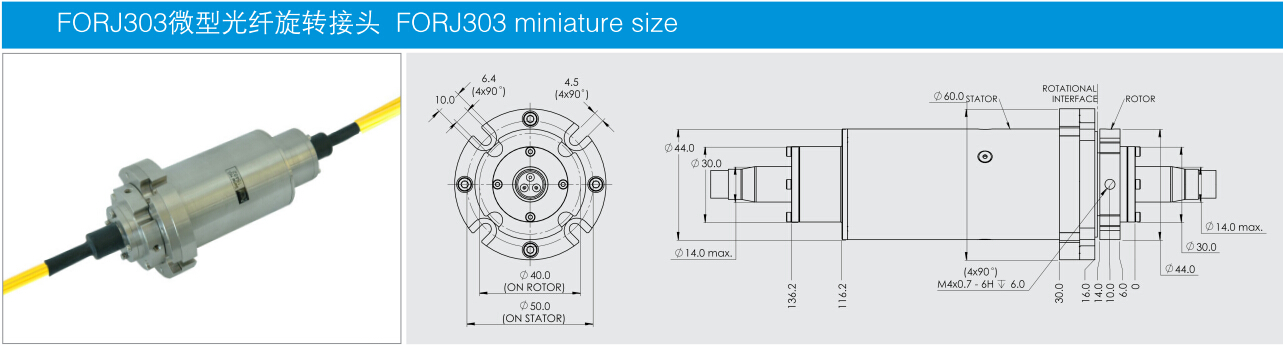

FORJ303光纖旋轉接頭用于單?；蚨嗄Ｏ到y(tǒng)的光電旋轉連接；完全的雙向旋轉；與現有的電氣滑環設計相融合；全封閉結構；能為客戶量身定制所需要的光纖滑環
可選項：
各種光纖尺寸和跳線長度、光纖接頭、光纖類型、光纖長度、光通道數
典型應用：
長距離(>10km)傳輸、高速數據傳輸
技術指標
|
參數 |
數值 |
|||
|
型號 |
FORJ201 |
FORJ302 |
FORJ303 |
|
|
波長范圍 |
850-1310 nm |
850-1610 nm |
850-1550 nm |
|
|
插損 |
<4/6 dB (ch1/2) |
<5 dB |
<5dB |
|
|
插損偏差 |
<±1 dB |
|||
|
回?fù)p |
>15 dB |
>50 dB |
>30 dB |
|
|
最大轉速 |
100 rpm |
400 rpm | 300 rpm | |
|
牽引力 |
10 N (900 um 外護套) |
|||
|
啟動扭矩 |
<0.01 Nm |
|||
|
使用壽命 |
1-2億轉 |
|||
|
允許最大光功率 |
23 dBm |
|||
|
工作溫度 |
-42 – 72℃ |
-20 – 65℃ | -20 – 65℃ | |
|
存貯溫度 |
-45 – 75℃ |
-25– 75℃ | -20 – 75℃ | |
|
封裝型式 |
兩端尾纖 |
|||
|
殼體材料 |
不繡鋼 |
|||
|
光纖類型 |
單模光纖或多模光纖3mm外護套 |
|||
|
連接器類型 |
FC, SC, ST, SMA, LC |
FC, SC, ST, SMA, LC |
FC, SC, ST, SMA, LC |
|
|
重量 |
≈100 g |
≈500 g |
≈1500 g |
|
|
振動 |
MIL-STD-167-1 |
|||
|
機械沖擊 |
MIL-STD-810F |
|||
|
防護等級 |
IP 60 |
IP 60,IP 65(長款) |
IP 60,IP 65(長款) |
|
