淺談：盤式滑環的結構及特點

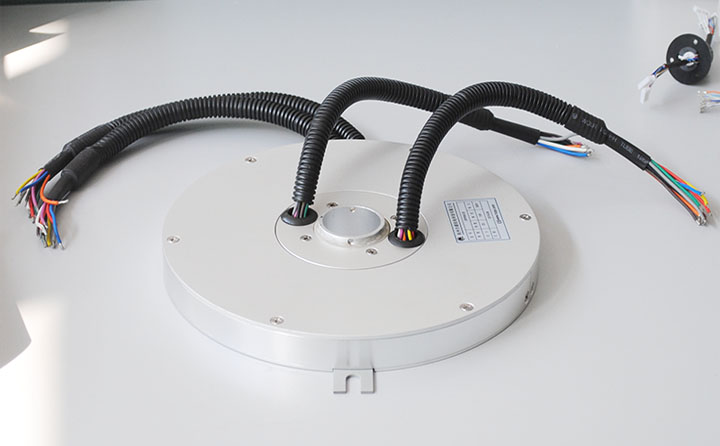

盤式滑環是一種可以接受綜合載荷、構造特別的大型和特大型滑環，請求具有構造緊湊、回轉靈敏、裝置維護方便等特點。
與普通滑環相比， 盤式滑環的重要構造方式辨別有：四點接觸球盤式滑環、雙列角接觸推力球盤式滑環、穿插圓柱滾子盤式滑環、穿插圓錐滾子盤式滑環、三排圓柱滾子配合盤式滑環。按能否帶齒及齒輪的散布部位又分為：無齒式、外齒式或內齒式等不同構造。其中四點接觸球盤式滑環具有較高的靜承載才能，穿插圓柱滾子盤式滑環具有較高的動承載才能，盤式滑環可經過施加預載荷進步支承剛性和回轉精度，而三排圓柱滾子配合盤式滑環則把滑環高度加大以進步承載才能，載荷辨別有不同滾道接受，因此在一樣的受力狀況下，其滑環直徑可大大減少。滑環是一種能夠同時承受較大的軸向負荷、徑向負荷和傾覆力矩等綜合載荷，集支承、旋轉、傳動、固定等多種功能于一身的特殊結構的大型滑環。一般情況下，盤式滑環自身均帶有安裝孔、潤滑油和密封裝置，可以滿足各種不同工況條件下工作的各類主機的不同需求；另一方面，盤式滑環本身具有結構緊湊、引導旋轉方便、安裝簡便和維護容易等特點，被廣泛用于起重運輸機械、采掘機、建筑工程機械、港口機械、風力發電、醫療設備、雷達和導彈發射架等大型回轉裝置上。 因此使主機更緊湊，是一種具有高承載才能的盤式滑環。
盤式滑環普遍用于起重運輸機械、采掘機械、建造機械、港口機械、船舶機具以及高精度的雷達等的大型回轉安裝上。
盤式滑環有下列明顯特征：
1.外形尺寸 直徑通常為0.4m～10m，最大可達40m。
2.承載才能高 普通可一同接受軸向載荷、徑向載荷和傾覆力矩載荷。
3.轉速低 任務轉速低于10r/min，而且少數狀況下不做陸續回轉，僅在一定角度內轉動，做擺動運動。
4.帶有滑環裝置孔 可用螺釘將其緊固在上、下支座上。
5.無中樞軸 內圈或外圈上帶有旋轉驅動用齒輪。
6.帶光滑油孔和密封安裝。
盤式滑環大多在重載低速的工況條件下工作，一般情況下采用充填潤滑脂的潤滑型式對滑環施以潤滑均可取得極為滿意的效果，常用的潤滑脂有鈣基潤滑脂、鋰基潤滑脂、鋁基潤滑脂、及高溫潤滑脂等，用戶可根據具體情況選擇最適宜的潤滑脂。
