任何一個產品在生產設計的時候都有結構圖，對于碳刷滑環來說也是如此，它有自己的結構圖，有人在問碳刷滑環結構圖的價值怎么樣，因?yàn)樗麄冇X得滑環的使用價值很高，只要購買到適合自己的就可以了，然后安裝在電機中，就能夠保證電機在生產的時候有著非常高的實用性，事實上大家這樣想是對的，但很多人在選擇滑環的時候卻不知道該如何選擇，因?yàn)榛h(huán)的種類多，安裝它的時候也有很多方面需要去注意到，從下面所說的這些方面了解到碳刷滑環結構圖的價值非常高。

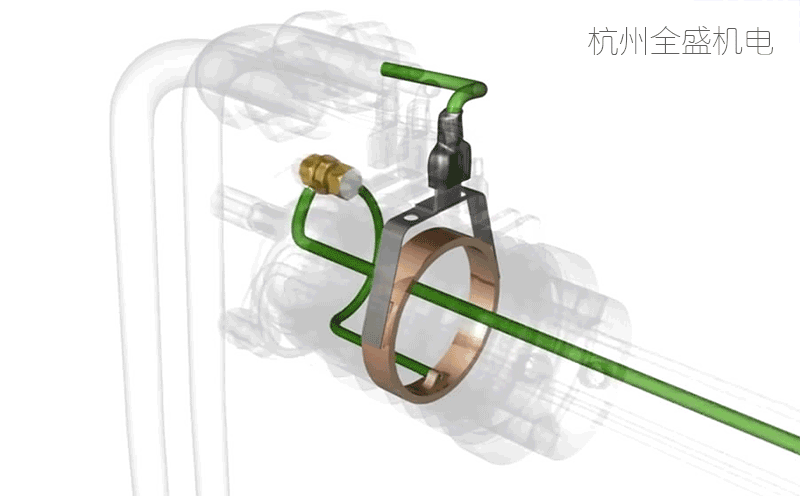

如圖所示：碳刷滑環結構圖，很容易知道碳刷滑環工作原理，這個圖其實是滑環的共同工作原理，現在新式的滑環只是把碳刷換成合金絲了，原理還是一樣的！

很多人知道自己的設備需要使用到滑環，那么什么是滑環，需要使用怎樣的滑環，什么樣型號的滑環是最佳適合自己的都不知道，讓自己去購買來說還是有著非常大的影響，很容易導致購買到的滑環，不是適合自己去選擇的，安裝在電機上面后，也沒有有著非常好的信號傳輸，更不會保障電機的工作效率，但是當大家在購買之前能夠?qū)⑻妓⒒h(huán)結構圖有著一定了解之后就能夠知道自己的設備，需要使用怎樣的滑環，再購買時就非常容易的找到適合自己電機所需要的型號，同時任何一個產品在使用時都需要對它進行維護安裝，滑環也不例外，它的使用價值非常高，它的安裝卻是非常簡單，那么當大家能夠?qū)h(huán)結構圖有著一定了解的話，就可以知道該如何安裝，安裝的過程中需要注意什么問題了。
如圖所示：碳刷滑環工作原理圖，導線數量可以按照設備要求加的1-N都是可以的！兩端的導線顏色在安裝時都是一一對應的！這個肯定不能錯！

從上面所說的也就能夠了解到，滑環對于很多工業化設備有著非常重要的作用，但在購買滑環時依然需要了解很多不同的信息，像碳刷滑環結構圖就是其中之一，就把碳刷滑環結構圖了解得清清楚楚之后對購買，安裝以及使用都有著非常高的便利性，不會因?yàn)樽约翰欢h(huán)，而讓自己花了很多的時間精力，結果買到的滑環不好用。
