電滑環的定子和轉子內部結構圖
電滑環的定子和轉子結構，滑環是安裝在旋轉軸上的一個導電部件，與軸本身絕緣，滑環的定子和轉子通過電氣連接方式連接到旋轉組件，滑環的定子和轉子連續滑動接觸。滑環用于旋轉的電氣組件中，以在固定導體和運動導體之間建立連續的電氣連接，這使固定電源能夠?qū)㈦娔軅鬏數叫D(zhuǎn)組件。

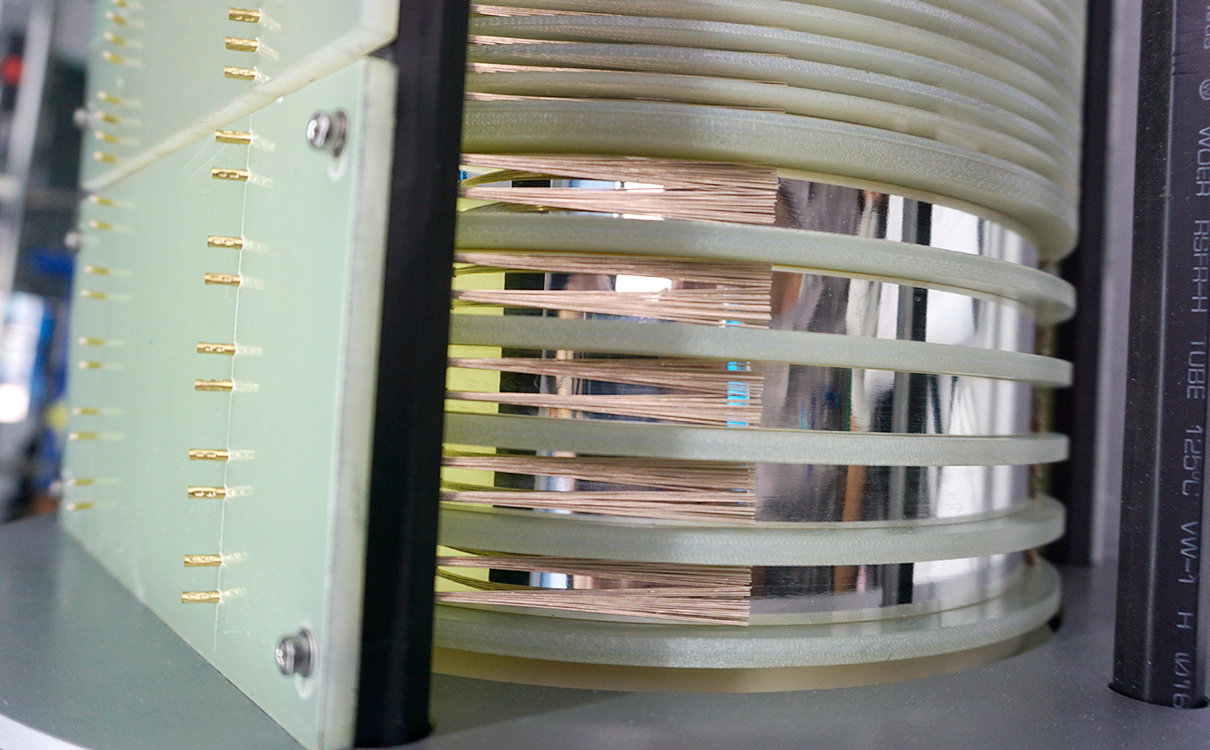

如圖所示：藍色圈里可以稱之為滑環定子，導線通過一組組刷絲鏈接起來，刷絲輕壓在導電環上！
如圖：轉子這一端導線連接在一組組導電環上，環可能有幾百個之多，刷絲輕壓在導電環上，這樣相當于2端的導線就連接了，然后導電環轉動也可以傳輸信號！這就是為什么滑環是解決導線纏繞的原因，這也是電滑環的定子和轉的內部結構圖！
滑環的重要應用之一是機器人的旋轉關節，機器人可以采用電滑環實現360度無限旋轉，并通過滑環傳輸動力和信號。機器人滑環的電路最多可以有幾百個環，可以傳輸以太網，USB，編碼器，熱電偶信號等。不管傳輸什么信號，滑環的定子和轉子肯定是一樣的，都離不開這2樣。
