滑環是什么-滑環結構工作原理是什么？
問：精密導電滑環是什么？

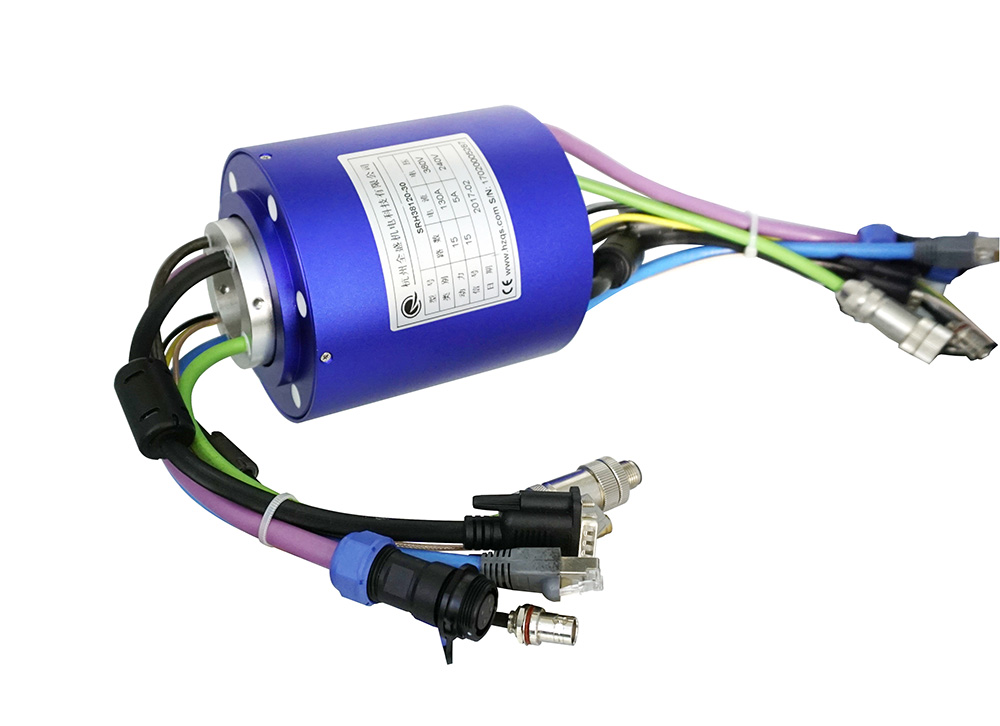

答：滑環是一種機電裝置，可以讓不同的設備傳輸電力和電信號的裝置，主要是防止繞線的功能，可用于需要旋轉的任何機電系統，同時傳輸功率或信號，也被稱為旋轉接頭，旋轉連接器，收集器，轉環，換向器，集電環，匯流環或電旋轉接頭，常見的有帽型，過孔，風電，光纖光電，盤式，高頻高清，以太網滑環等。它們可用于任何旋轉物體以傳輸電力，控制電路或模擬或數字信號。
問：滑環用在哪里？
答：典型應用包括旋轉自動化或控制系統，如轉臺，索引表和機器人，無人機，風力渦輪機，半導體加工，醫療設備，印刷塑料成型，CT和MRI醫療掃描儀，衛星通訊，飲料加工和工業洗衣機也是常見的應用。
問：滑環的工作原理？
答：導電滑環通過將滑動觸點（電刷）固定在環（導體環）上而工作。電刷和導體環的導線為兩側的設備提供電氣連接。一般來說，導體環安裝在轉子上，并終止于通過轉子軸向延伸到一端的引線，刷子通過安裝在外殼上的刷子固定。殼體內的一組滾珠軸承支撐轉子。殼體，轉子，外殼和端蓋等結構部件由金屬和非金屬材料制成，這些材料根據應用要求（如溫度，重量，尺寸，耐用性和成本）進行選擇。電氣部件 - 電刷，導體環和電氣連接器 - 由高導電材料制成。它們根據電流密度，電壓降，轉速，溫度，電阻變化，帶寬和特性阻抗等要求進行選擇。
問：那么是否有不同類型的導電滑環？
答：是的?？刂齐娝⒑蛯w環之間滑動接觸的基礎設計是導電滑環最關鍵的方面。每個應用的具體要求決定了最合適的滑動接觸技術。電力通常通過碳 - 石墨基體的復合刷傳輸，并且可以具有其他金屬，例如銅或銀，三元合金絲等以增加電流密度。這些與通常用于電機的復合刷相似。另一方面，數據通信，信號和其他敏感電壓通常通過與貴金屬導體環表面接觸的貴金屬線刷傳輸。對于需要高帶寬和極高數據可靠性的特殊情況，多個觸點（例如聚合物電刷）可提供可靠的數據傳輸?；旌闲盘柨商幚黼娏蛿?shù)據傳輸。在這些情況下，良好的設計技術可確保電磁干擾不會影響數據的完整性。工程師必須分離電源和數據通道，并確保導電滑環和相鄰電纜的屏蔽效果。空間有限時，氣動連接也可以與電氣硬件集成到一個單獨的控制器內。
問：導電滑環的尺寸？
答：通?？梢詮囊挥⒋绲綆子⒊卟坏取Ｍǔ?，尺寸可以根據應用設備的尺寸進行設置。小型微距型導電滑環減少了每次旋轉所行進的等效直線距離并使滑動觸點的磨損最小化，與具有較大導體環的設計相比，這延長了使用壽命。然而，較大的尺寸通常允許流體等介質通過軟管或管道穿過中心，也可以安裝法蘭，螺紋轉子，或滑動配合在軸上或軸腔中。電氣連接選項包括引線，電氣連接器和接線端子。
問：導電滑環的電力和數據傳輸是否有限制？
答：對于功率通常是不影響滿足要求的負載所使用的功率，電壓升降會影響負載上可用的實際電壓以及使用中消耗的總功率，耗散的能量會轉化為熱量，并會影響設備的工作溫度。如果在最壞的情況下只要導電滑環中的部件不會過熱，并且殼體溫度不會造成燒傷風險，則設計可以接受。對于數據，所有滑動觸點在旋轉時會產生一些電阻變化。變化的程度取決于許多變量，如所選擇的滑動接觸，速度，溫度和接觸力，這種電阻變化的影響將取決于導電滑環所屬的整個電路?；瑒佑|點的設計應考慮所需的數據帶寬以及電路對變化的容差。對于關鍵應用，專家建議為每個通道使用多個觸點，以盡量減少電阻變化。

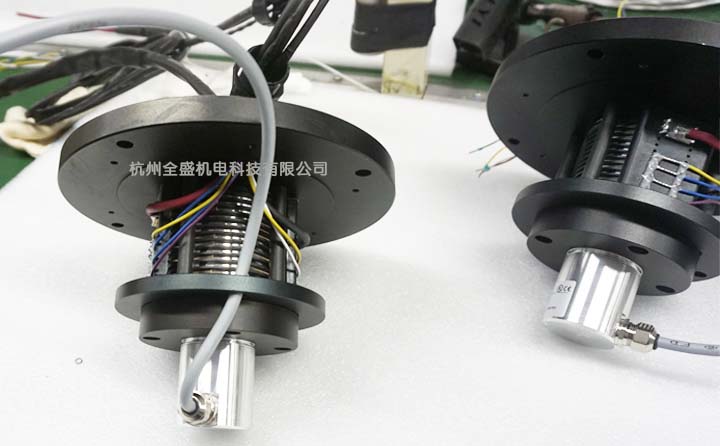

上圖很好的展示了導電滑環結構，導電兩端分別通過定子的銅環（環也有其它材質）和轉子的刷絲連接起來形成完整的旋轉連接器電路
