特點：SRC025系列帽式滑環帽型滑環完全滿足360度無限制旋轉的圖像及數據傳輸 工作噪音小，壽命長 小轉動力矩，運轉平滑 動態電阻變化值極低<0.01Ω 體積小，結構緊湊。
可選項：路數、外殼材料、防護等級、更高轉數、導線長度、端子接插件、專用導線、防鹽霧、工作溫度、外殼可反裝
典型應用：閉路監控云臺，機械手，醫療衛生設備，旋轉工作平臺，流水線生產，工業控制設備等領域
機械技術指標
|
參數 |
數值 |
|---|---|
|
工作速度 |
0~300rpm |
|
工作溫度 |
-20℃－+80℃ |
|
工作濕度 |
60%RH或更高 |
|
接觸材料 |
貴金屬 |
|
殼體材料 |
鋁合金 |
電氣技術指標
|
參數 |
數值 |
|---|---|
|
額定電壓 |
240VDC/240VAC |
|
額定電流 |
標準每環為2A |
|
導線規格 |
AWG28 彩色鍍銀鐵氟龍絕緣 |
|
導線長度 |
250mm或根據客戶要求提供 |
|
絕緣體強度 |
500VAC@50Hz，60s |
|
絕緣電阻 |
1000MΩ/500VDC |
|
動態電阻變化值 |
＜0.01Ω |
| 型 號 | 路數 | 連續電流（A） | 信號RG178或RG179 | 尺寸 | ||
| 2 | 6 | 10 | 外徑×長度 | |||

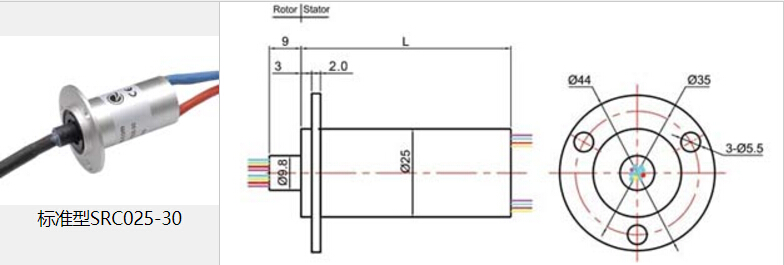

| SRC025-30 | 30 | 30 | Φ25×51.7 | |||
| SRC025-30-4P/18S | 22 | 18 | 4 | Φ25×51.7 | ||
| SRC025-30-3P/15S | 18 | 15 | 3 | Φ25×51.7 | ||
| SRC025-36 | 36 | 36 | Φ25×59.5 | |||
| SRC025-36-4P/24S | 28 | 24 | 4 | Φ25×59.5 | ||
| SRC025-36-4P/20S/2RG178 | 26 | 20 | 4 | 2 | Φ25×59.5 | |
| SRC025-46 | 46 | 46 | Φ25×72.5 | |||
| SRC025-46-4P/34S | 38 | 34 | 4 | Φ25×72.5 | ||
| SRC025-46-4P/30S/2RG178 | 36 | 30 | 4 | 2 | Φ25×72.5 | |
| SRC025-56 | 56 | 56 | Φ25×85.5 | |||
| SRC025-56-4P/44S | 48 | 44 | 4 | Φ25×85.5 | ||
| SRC025-56-4P/40S/2RG178 | 46 | 40 | 4 | 2 | Φ25×85.5 | |
.jpg)
安裝說明:
■ 因我們的帽型滑環轉動扭矩很小，因此可將內圈部分導線保護好后直接用于轉動或固定
注意事項:
■ 滑環環體不得作承重用，環體導線也不得承受外部控力
■ 在滑環安裝時，務必要保護好導線，避免因?qū)w絕緣層損壞而影響產品品質
■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施
