滑環的工作原理是怎樣的？

日期：2020-04-13 點擊：16000 屬于：滑環結構原理

滑環的工作原理是怎樣的？滑環在兩個組件之間傳遞能量和數據，它主要由兩部分組成：一組金屬環和相對應的電刷絲?；h(huán)的工作原理是將刷絲接觸金屬環，在此過程中，電刷部分保持靜止，金屬部分旋轉，電刷和導電環的引線在內部接觸，并與滑環兩側設備的電氣連接。這樣相當于導線一端和滑環的定子固定不動，一端導線和滑環的轉子一起轉動，從而不會繞線。
滑環的工作原理

電刷絲由安裝在外殼上的電刷架固定，外殼內的一組滾珠軸承支撐轉子，滑環的其他部件，如轉子、蓋和外殼，由金屬和非金屬材料制成。材料的選擇主要取決于溫度、功率、重量、尺寸和成本，由于各種原因，如電壓、電流密度、電阻變化、轉速、帶寬等，電子元件通常具有高導電性材料。
什么是滑環？滑環實際上是一種至關重要的機電設備，在當今的許多工業，軍事甚至日常設備中，滑環都是常見的組件，它們?cè)诠こ虒W(xué)中最棘手的問題中扮演著至關重要的角色，如何有效地將功率和其他電信號從固定設備，組件或電源傳輸?shù)叫D(zhuǎn)的物體上？滑環確保工程和設計團隊不再需要昂貴的辦法來為旋轉設備供電。它們?cè)诟纳茩C(jī)械性能以及簡化操作方面起著重要作用，它們進一步消除了活動接頭中損壞和危險的電線和電纜連接的威脅?；h(huán)的功率范圍從毫瓦到幾百安培，視應用而定，在所有應用中，摩擦都是滑環壽命的主要決定因素，這些系統中的許多已經使用金和銀等貴金屬來延長生命周期，根據速度，功率水平和環境條件，選擇合適的。
使用滑環的優點是防止電線纏繞，旋轉系統之間功率和數據的平穩傳輸，滑環如何工作？到底是怎么做到的呢？滑環由兩個主要部件組成–金屬刷和金屬環，環之間以及環與軸之間的絕緣材料由尼龍，酚醛塑料或其他非導電材料制成。電刷位于電刷板上，電刷板固定在側桿上，電刷絲由銅石墨或銀石墨制成，通常每個環都一樣，但是不同的電流要求可能需要每個電路使用四對甚至更多，電刷（或多個電刷）在旋轉時與金屬環接觸，然后旋轉摩擦?xí)鬟f電信號，從而傳遞功率?；h(huán)的應用示例包括動臂，風力渦輪機，包裝機，游樂設施，安防監控等一切需要360度旋轉的設備。
滑環的工作原理

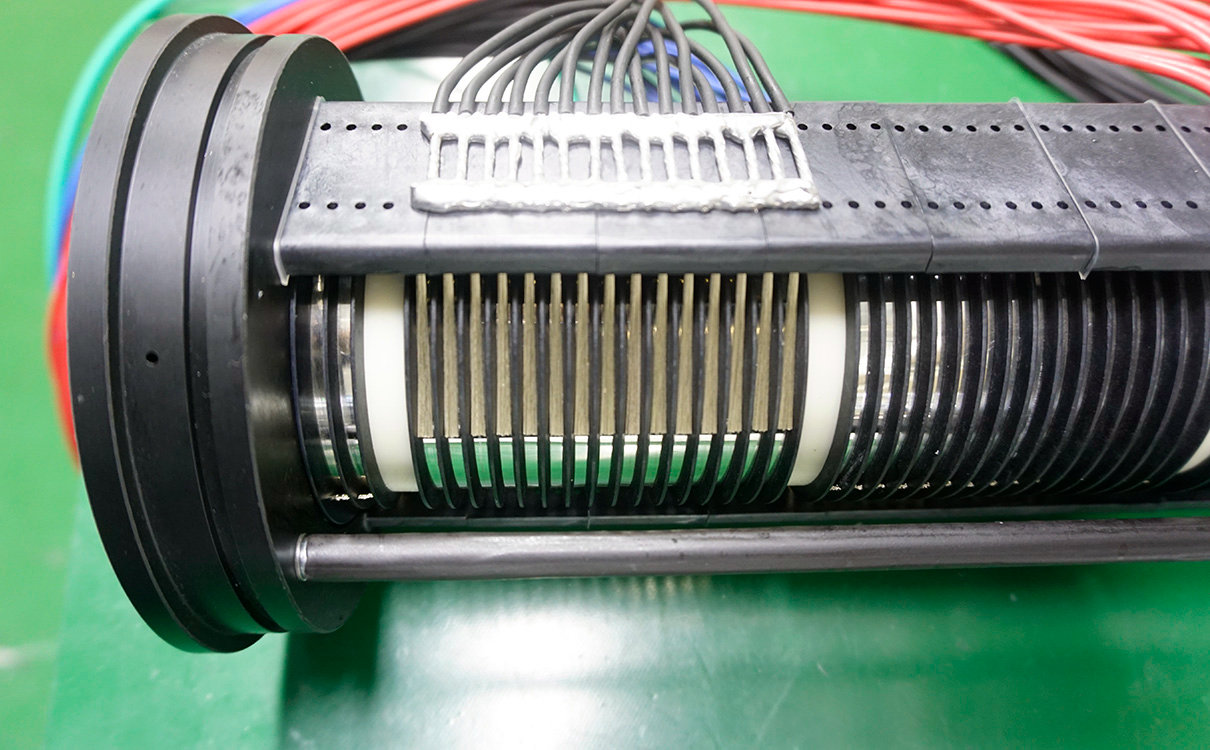

如圖：導線一端連接刷絲，刷絲固定在板上，整個稱之為定子，而接觸的則是銅環鍍銀的導電環，導電環內側連接導線，稱之為轉子！需要注意的是轉子和定子不是固定的，也可以反過來！主要是看安裝模式，即中間有孔的和沒有孔的！
