滑環電機原理和結構圖_滑環電機是什么工作方式
本文主要描述滑環電機原理和結構視頻，滑環感應電動機是異步電動機，因?yàn)檗D(zhuǎn)子永遠不會與定子磁極同步運行。
定子：
鼠籠式電機和滑環電機的定子結構相同，滑環感應電動機的主要區別在于轉子結構和運轉方式，當在級聯系統中使用滑環電動機時可能遇到定子的一些變化，因?yàn)閺碾妱?dòng)機的電源來自另一個滑環電動機的轉子的電源控制，其中外部電阻安裝在其轉子上。
轉子：

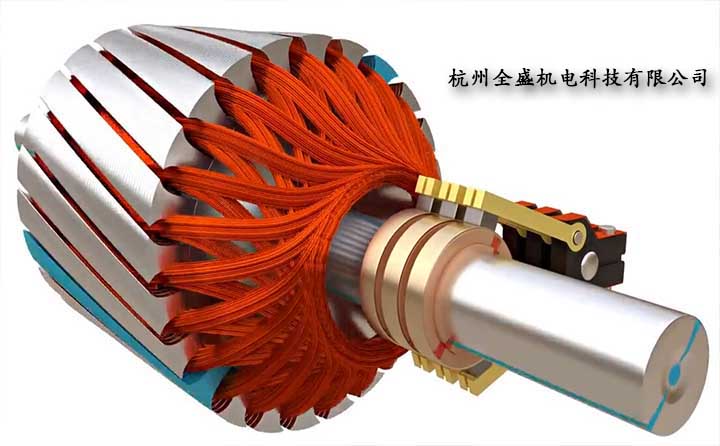

滑環是什么，滑環電機通常具有相繞轉子，這種類型的轉子具有三相雙層分布繞組，該繞組由交流發電機中使用的線圈組成，轉子鐵芯由鋼疊片組成，其具有槽以容納形成的3相單相繞組，這些繞組電隔開120度。
即使定子纏繞成兩相，轉子纏繞的定子數與定子中的數量一樣多，并始終為三相，這三個繞組在內部另一端被引出并連接到安裝在轉子軸本身上的三個絕緣滑環。三個終端在碳刷的幫助下接觸這三個滑環，碳刷借助彈簧組件固定在環上。
這三個碳刷進一步在外部連接到三相起動連接的變阻器?；h(huán)和外部變阻器可以增加轉子電路的外部電阻，使其在啟動時具有更高的電阻，從而提高啟動轉矩。
在正常條件下運行時，滑環通過金屬套環自動回路，金屬套環沿軸推動，從而使三個環相互接觸。此外，刷子自動從滑環上抬起，以避免摩擦損失，磨損。在正常運行條件下，繞線轉子的作用與鼠籠轉子相同。
添加外部電阻會發生什么？
在鼠籠式感應電動機的情況下，轉子電阻非常低，因此轉子中的電流很高，這使得其啟動轉矩變差。但是，如在滑環電動機增加外部電阻，在啟動時使轉子電阻高，因此轉子電流低并且啟動轉矩最大。此外，產生最大扭矩所需的滑差與轉子電阻成正比，在滑環電動機中，通過增加外部電阻來增加轉子電阻，因此滑差增加。由于轉子電阻高，滑差更大，因此即使在低速時也可以實現“拉出”扭矩，當電機達到其基本速度（全額定速度）時，在去除外部電阻并且在正常運行條件下，其運行方式與鼠籠式感應電機相同。
因此，這些電動機最適合于非常高的慣性負載，這需要幾乎零速度的拉出扭矩和加速到全速，并且在非常短的時間內吸取最小的電流。
滑環感應電動機的優點：
滑環感應電機的主要優點是可以輕松控制速度。
即使零轉速也可以實現“拉出扭矩”。
與鼠籠式感應電機相比，它具有較高的啟動轉矩。大約200-250％的滿載扭矩。
鼠籠式感應電動機占滿載電流的600％至700％，但滑環感應電動機的啟動電流非常低，約為滿載電流的250％至350％。
